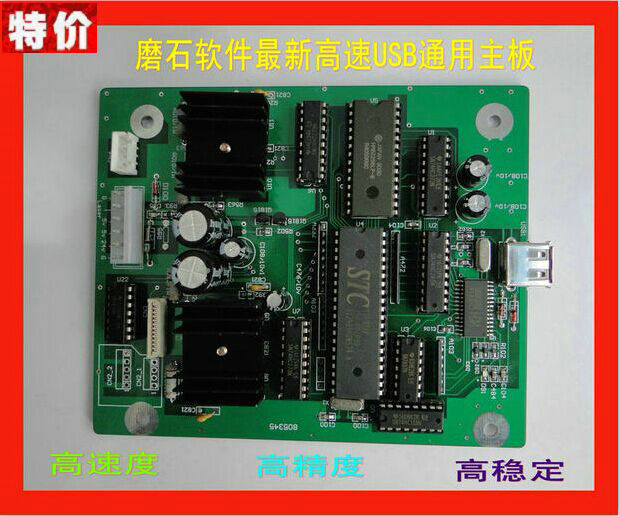

主板全面升級主板，最新磨石USB高速版本軟件！為您量身定制最適合您的刻章機器，使你用的更放心，更舒

心穩定才是硬道理！

適合工藝品雕刻，可以直接替換二型板(印章機主板)和四型主板

雕刻速度1-40cm/S，輪廓速度1-40mm/S

運行幅面：300mm * 300mm

雙軸都可以雕刻，輪廓切割，帶1.5A、4細分步進電機驅動

主板尺寸122×113mm，安裝孔距111.5mm、97mm

電源 DC5V/1A、24V/3A

最新升級主板適用于各廠家刻章機

（磨石激光，磨石電子，神舟、大為、

鑫昌新、中天、華宇、中普、中科、中

易、開天、小碉堡、神雕、科天、科

霸、江北、神繪、圣元天成、精科、科

泰、巨龍、海諾、經緯、科力、宏昌、

科銳、祥瑞、至尊、新地、聊城大學激

光、鄭州天方、光岳、磨石、耀泰、啟

運、訊捷、興林、濟南新智捷、濟南精

工、濟南鑫宇、祥瑞、海源、北京嘉

葉、興華、金工、金陽等）質量穩定，

品質保證，提供各種技術服務！

磨石激光雕刻排版系統

第一步：插入光盤，運行安裝程序文件；

第二步：出現安裝提示逐步進行；

第三步：插入加密狗，待系統自動安裝，提示“可以使用”后運行系統。

第四步：重新啟動軟件。

菜單說明

文件：模板、新建空版面、打開、保存、輸入、系統設置、設置密碼、退出

編輯：

工具

圖像

文字

雕刻輸出

掃描區域

圖像處理

幫助

印章排版

方章排版

步驟：

⑴在菜單中選擇新建—方章彈出下面窗口；

⑵選擇印章類型：兩字名章、三字名章、四字名章；

⑶設置參數后，確定；

⑷設置掃描區域，一般不用調整，直接確定即可；

⑸單字調整：在菜單中選擇編輯—顯示選擇框、微調工具，用鼠標點擊文字/矩形上方的矩

形—選擇此對象；在微調工具中調整；

⑹整章調整：雙擊印章，彈出下面窗口，進行參數調整；以前的單字調整將失效；確定；

⑺不符合要求，重復以上操作。

條章排版

步驟：

⑴在菜單中選擇，新建—條章彈出下面窗口；

⑵選擇類型：單排、多行、多列；

⑶設置參數：行/列數值在多行/多列條章中可用；

⑷輸入文字內容：對于多行/多列條章，每行的文字是分別輸入的，并且字體及樣式分別設

定；

⑸選擇自動排列，按照條章的尺寸及行/列數均勻排列，字的大小自動設置；否則，請手動

設置文字的寬和高；確定；

⑹設置掃描區域，一般不用修改，直接確定即可；

⑺單字調整：在菜單中選擇編輯—顯示選擇框、微調工具，用鼠標點擊文字/矩形上方的矩

形——選擇此對象；在微調工具中調整；

⑻整章調整：雙擊印章，彈出下面窗口，進行參數調整；以前的單字調整將失效；確定；

⑼不符合要求，重復以上操作。

圓章排版

步驟：

⑴在菜單中選擇：新建—圓章彈出下面窗口；

⑵選擇圓章類型，共五種；

⑶設置參數：

外邊線寬：章邊寬；

內邊線寬：內章邊寬；

邊線距：文字與章邊的距離；

夾角：文字分布的角度；

添加、刪除：把文字分成幾段分別設置字體和樣式；

⑷修改文字內容，點擊所要修改的文字，然后在“文字內容”后修改；

⑸選擇自動排列，按照圓章的尺寸及夾角度數均勻排列，字的寬度自動設置；否則，請手

動設置文字的寬；確定；

⑹設置掃描區域，一般不用修改，直接確定即可；

⑺單字調整：在菜單中選擇編輯—顯示選擇框、微調工具，用鼠標點擊文字/矩形上方的矩

形—選擇此對象；在微調工具中調整；

⑻整章調整：雙擊印章，彈出下面窗口，進行參數調整；以前的單字調整將失效；確定；

⑼不符合要求，重復以上操作。

橢圓章排版

步驟：

⑴在菜單中選擇新建—橢圓章彈出下面窗口；

⑵選擇橢圓章類型，共三種；

⑶設置參數：

橫軸、縱軸：橢圓章的橫寬、豎長；

外邊線寬：章邊寬；

內邊線寬：內章邊寬；

邊線距：文字與章邊的距離；

夾角：文字分布的角度；

添加、刪除：把文字分成幾段分別設置字體和樣式；

⑷修改文字內容，點擊所要修改的文字，然后在“文字內容”后修改；

⑸選擇自動排列，按照橢圓章的尺寸及夾角度數均勻排列，字的寬度自動設置；否則，請

手動設置文字的寬；確定；

⑹設置掃描區域，一般不用修改，直接確定即可；

⑺單字調整：在菜單中選擇編輯—顯示選擇框、微調工具，用鼠標點擊文字/矩形上方的矩

形——選擇此對象；在微調工具中調整；

⑻整章調整：雙擊印章，彈出下面窗口，進行參數調整；以前的單字調整將失效；確定；

⑼不符合要求，重復以上操作。

新建空白版面

自定義類型是建立一個空白的版面，然后添加文字、圖形、圖像到版面中，再

調節各個對象的大小及位置，使其達到預定效果；實際上，同一類型的版面，

只要排一次版，存放為.YZ文件中，再次使用時，調出修改即可。

指紋印章

在印章的五角星上，添加指紋，印章帶有個人識別信息；

制作方法：

1、用掃描儀以單色方式將指紋掃描進計算機中，并以單色位圖存放于BMP文件；

2、編排印章；

3、添加五角星，如已有可跳過此步；

4、添加指紋圖像；

5、選擇菜單—圖像—微調工具，將添加的圖像移動到五星上；

6、選擇圖像的“附加圖像”一項；

7、調節圖像的大小、位置，使其符合條件。

蒙文印章排版

此功能是專門為內蒙古印章行業的蒙文印章制作而開發的，可以進行蒙漢混排；

編排步驟：

1、在菜單中選擇，文件—新建—圓章；

2、刪除圓章文字，點擊確定；

3、添加橢圓蒙文（在工具欄中，點擊 按鈕，并在印章中點擊）；

4、添加橫/豎排蒙文（在工具欄中，點擊 按鈕，并在印章中點擊）；

5、然后點擊“蒙文輸入”，即可進入蒙文輸入方式；

6、蒙文輸入可以使用鍵盤輸入，也可以用鼠標點擊選擇輸入；

添加一行使用“插入”按鈕；

刪除一行使用“刪除”按鈕；

修改某一行：首先，增大/減小序號使要修改的蒙文變紅，即可在文字編輯框中直接修改；

7、退出蒙文輸入，點擊確定，蒙文就添加進去了；

8、由于蒙文筆劃太細，這里有兩種方法解決：

a、所有字體都使用粗體，此方法簡單，但有一定的局限性；

b、所有字體都使用細體，在編輯中點擊，筆劃加粗，把橫劃、豎劃分別加粗，調節適當?shù)牡?/span>

級。

9、保存此印章，作為模板使用；以后再有此類型，直接調出修改文字即可。

注：在“安裝目錄/樣品” 下，有蒙文樣板可以直接調入修改文字即可使用。

維文印章排版（其他語言文字）

此功能是專門為新疆印章行業的維文印章制作而開發的，可以進行維漢混排；

編排步驟：

1、在菜單中選擇，文件—新建—圓章；

2、刪除圓章文字，點擊確定；

3、添加其他語言橢圓文字（在工具欄中，點擊 按鈕，并在印章中點擊）；

4、添加其他語言橫/豎排文字（在工具欄中，點擊 按鈕，并在印章中點擊）；

5、然后使用相應的文字的輸入法輸入文字內容；

維文輸入請使用維文輸入法；如：維軟公司的維文輸入法；

6、點擊確定，相應對象就添加到排版中了；

7、如果筆劃太細，這里有兩種方法解決：

a、所有字體都使用粗體，此方法簡單，但有一定的局限性；

b、所有字體都使用細體，在編輯中點擊“筆劃加粗”，只加粗選中的文字對象，調節適當?shù)牡燃墶?/span>

9、保存此印章，作為模板使用；以后再有此類型，直接調出修改文字即可。

注：在“安裝目錄/樣品”下，有維文樣板可以直接調入修改文字即可使用。

文字錄入

字模：計算機中文字的可見部分和不可見部分，通常意義的文字大小是指可見部分。

添加方法：在文字菜單下，選擇要添加的文字類型，然后移動鼠標到版面中，點擊鼠標左鍵，彈出下面的窗口，設置參數，點機確定即可添加到版面中。

⑴橫/豎排文字：在菜單/工具欄中選擇后，在印章中用鼠標點擊選擇起始點；然后，彈出設置窗口，設置參數及文字內容，點擊確定完成添加過程；

文字高、寬：單個文字的字模高度和寬度；

字間距：上一文字字模與下一文字字模之間的距離；

橫/縱坐標：當前文字串的左上角在版面中的位置；

中文字體：象漢字一樣的雙字節文字的字體設置；

英文字體：象英文字母一樣的單字節文字的字體設置；

水平/垂直：文字串水平排列，還是垂直排列；

豎排：文字逆時針方向旋轉90度；

粗體/斜體/反色/空心：文字排版樣式

設置顯示字體：為了達到更好的文字兼容性，專門用來設置在文字內容欄顯示的文字字體

文字內容：輸入要添加到版面中的文字串；

滿/蒙文輸入：使用本軟件提供的滿/蒙文輸入法輸入滿/蒙文；

角度：其他語言水平文字串的旋轉角度。

⑵橢圓文字：在菜單/工具欄中選擇后，在印章中用鼠標點擊選擇橢圓文字的中心點；然后，彈出設置窗口，設置參數及文字內容，點擊<確定>完成添加過程；

橫軸、縱軸：文字排列所依據的橢圓的橫軸和縱軸；

夾角角度：正上為0度，向左轉為正值，向右轉為負值；

向上、向下：文字排列在夾角上方或下方；

文字高、寬：單個文字的字模高度和寬度；

字間距：上一文字字模與下一文字字模之間的距離；

橫/縱坐標：當前文字串的左上角在版面中的位置；

中文字體：象漢字一樣的雙字節文字的字體設置；

英文字體：象英文字母一樣的單字節文字的字體設置；

豎排：文字逆時針方向旋轉90度；

粗體/斜體/反色/空心：文字排版樣式

設置顯示字體：為了達到更好的文字兼容性，專門用來設置在文字內容欄顯示的文字字體

文字內容：輸入要添加到版面中的文字串；

滿/蒙文輸入：使用本軟件提供的滿/蒙文輸入法輸入滿/蒙文；

⑶條形碼輸入，國際標準的EN13/EN8條形碼

條碼類型：選擇EN13還是EN8型條碼

放大系數：條碼整體放大倍數；

上空/下空/左空/右空：條碼周圍預留空白；

條寬：條碼單條的寬度；

條長：條碼單條的長度；

其他條長：開始/結束/中間的條長；

數字高度：條碼數字的高度；

條碼：條碼數字，校驗碼自動生成，輸入無效；

字體：條碼數字的字體；

顯示：顯示條碼數字；

邊框：以條碼最大矩形畫方框，用于表示條碼大小。

蒙文輸入

⑴輸入文字：根據蒙文字點擊相應的字根按鈕；輸入完成點擊插入，輸入下一個蒙文字；

⑵修改文字：修改文字序號，將要改的文字變紅，將文字框中的文字刪除，重新輸入即可；

⑶刪除文字：將相應的蒙文變紅，然后點擊刪除按鈕；

⑷修改字體：在字體下拉菜單中，選擇相應的字體；

⑸字根寬、高：當前顯示的蒙文大小。

維文輸入（其他語言文字輸入）

⑴輸入維文：首先選擇為文字體，然后使用維文輸入法，通過復制—粘貼的方式輸入到文字內容；

⑵調節各項參數，點擊確定即可；

⑶其它的操作方式與漢字處理相同；

維文輸入（其他語言文字輸入）

⑴輸入維文：首先選擇為文字體，然后使用維文輸入法，通過復制—粘貼的方式輸入到文字內容；

⑵調節各項參數，點擊確定即可；

⑶其它的操作方式與漢字處理相同；

圖像添加

⑴粘貼圖像：把粘貼版中圖像放入當前印章中；

⑵繪圖工具：

點：在菜單/工具欄中選擇后，在印章中用鼠標點擊并拖動，即可畫出相應大小的點；

線段：畫法與畫點相同，線粗細用微調工具調節；

橢圓：畫法與畫點相同，邊線粗細用微調工具調節；

矩形：畫法與畫點相同，邊線粗細用微調工具調節；

菱形：畫法與畫點相同，邊線粗細用微調工具調節；

多邊形：畫法與畫點相同，邊線粗細、邊數用微調工具調節；

圖像：畫法與畫點相同，只是要選擇要添加的圖像文件，大小用微調工具調節；

網紋：添加防偽網紋，點擊可看到印章中旋轉的網紋，再點擊一次，網紋添加結束；

⑶添加方法：在圖像菜單下，選擇要添加的圖形/圖像，然后移動鼠標到版面中，按下鼠標左鍵，然后拖動鼠標，放開鼠標即可添加到版面中。

防偽網紋

可以在印章中，任意添加極細的陰紋，可以有效的防止手工、激光雕刻機的復制；

制作方法：

a、 編排印章；

b、 選擇菜單—圖像—網紋（或在工具欄中選擇），在印章上出現變化的文字輪廓，按任意鍵或點擊鼠標，網紋就添加上了；

c、 重新添加網紋，重復第二步操作；

掃描區域

排版區域大小：一般只在自定義版面類型時使用；其它類型，請雙擊版面彈出設置窗口調整尺寸；

類型：它將影響輸出時掃描區域的類型；

掃描區域：默認比版面大2毫米。

雕刻輸出

按鈕、參數說明

雕刻輸出：定位后轉換數據，輸出到雕刻機；

重新輸出：再次輸出上一次雕刻的數據；

停止雕刻：當?shù)窨陶谶M行時可用，因為雕刻機有緩存，所以這里只是停止向雕刻機輸出數據，但雕刻機并不立即停止雕刻；

位置預覽：在定位時，使雕刻機畫矩形，以確定定位是否準確；

存坐標：將當前位置存放在位子庫中；

提取坐標：從坐標庫中提取已存的坐標，作為當前位置；

返回：返回到排版界面，并不影響雕刻輸出；

陽模、陰模：印章的兩種樣式，選擇需要的模式，默認為陽模；

正字、反字：輸出后為正字或反字，默認為反字；

雕刻速度：激光頭移動的速度1..999；

掃描間隔：相同情況下，間隔越大雕刻時間越短，但雕刻精度越差；

輪廓輸出：輸出文字、圖像輪廓，可用于切割；

優化輸出：雕刻輸出前，刪除不必要的部分，提高輸出效率；

斜    面：為了避免雕刻的圖像文字線條過細時，發生扭曲，而使線條“上細下粗”；

橫坐標：橫向坐標；

豎坐標：縱向坐標；

定位框：選擇/修改定位框類型，一般情況下自動設置，但有些機型僅能使用矩形；

步長：定位時，每按一 次光標控制鍵移動的距離，單位：毫米。

輸出方式

1、雕刻方式：雕刻機工作方式

⑴垂直左起：激光頭垂直運動，從印章的左邊開始雕刻；

⑵垂直右起：激光頭垂直運動，從印章的右邊開始雕刻；

⑶水平上起：激光頭水平運動，從印章的上邊開始雕刻；

⑷水平下起：激光頭水平運動，從印章的下邊開始雕刻；

⑸旋轉90度：在選擇上兩項的基礎上，逆時針旋轉90度輸出；

輸出方式：將數據傳送到雕刻機的方式

⑴直接輸出到雕刻機：使用本系統自帶的輸出控制將數據發送到雕刻機；

⑵使用WINDOWS輸出：使用WINDOWS打印機驅動程序?qū)?shù)據發送到雕刻機，

使用方法：在WINDOWS打印機中添加一個針式打印機（推薦NEC 2200），設置輸出端口為

LPT1；在下面的界面中，設置輸出方式為：使用WINDOWS輸出；

⑶輸出到PLT文件：為了兼容不支持雕刻機而設置，將已轉換的印章數據存入指定的.PLT

文件中；

⑷使用DOS輸出：為了解決在特殊情況下輸出不正常，也是為了保證系統對雕刻機更廣泛

的支持而設定的；使用此項，雕刻輸出時會開啟一個MS-DOS窗口，輸出完成自動關閉；僅windows 9x可用。

2、定位方式：

⑴左上角：以印章的左上角為定位基點，定位/雕刻輸出；

⑵左下角：以印章的左下角為定位基點，定位/雕刻輸出；

⑶右上角：以印章的右上角為定位基點，定位/雕刻輸出；

⑷右下角：以印章的右下角為定位基點，定位/雕刻輸出；

⑸坐  標：輸出時，定位坐標是否參與計算；

3、輸出級別：提高雕刻輸出質量，僅用于“直接輸出到雕刻機”方式；如果輸出正常就沒必要修改；

（僅在雕刻機激光頭抖動時使用）；

4、按鈕說明：

⑴雕刻輸出：設定輸出參數后點擊，轉換數據并輸出到雕刻機；

⑵初始化雕刻機：重新設置雕刻機內部參數（對某些雕刻機無效）；

⑶取消：放棄雕刻輸出，并退出此界面。

打印輸出

放入組版打印：將已排好的版面添加到組版打印中，等待打印輸出；

組版打印輸出：這個功能是為使用打印機的用戶開發的，可以把要打印的多個版面放在一張紙上打印出來，省時省力。

功能使用說明：

1、在菜單中選擇 文件—組版打印 進入組版窗口；

A、白色的區域為打印機紙張大小，打印版面必須放在里面，否則，不能打印；

B、版面調入后，可用鼠標拖動到指定位置；

C、快捷鍵：在其下面是可用的鍵盤操作鍵，包括：上、下、左、右移動對象，DEL（刪除）對象；

2、〈打開文件〉：打開排版文件，并調入版面；

A、反字選擇框打上“√”后，再打開文件，版面將反向輸出，即文字是反的；

B、反色：打上“√”后，再打開文件，版面將反色輸出，即黑白色顛倒；

C、刪除：打上“√”后，點擊要刪除的對象，即可完成刪除操作；

D、網紋：打開的版面是否有網紋；

E、顏色：打開的版面設置成指定顏色；

注：除C項，其它各項在版面打開/添加前有效。

3、〈打印輸出〉：將排好的版輸出到打印機；

4、〈刷新〉：重新整理版面；

5、〈清空〉：刪除已調入的所有版面；

6、〈返回〉：退出組版打印輸出，返回主窗口；

7、將當前編排的印章放入組版打印，在主界面點擊〈放入組版打印〉即可，參數設置同上。

工具

⑴筆畫加粗：顯示加粗筆畫對話框；

整體：對版面中所有的文字筆畫加粗；

局部：僅對選定的文字對象加粗；

注意：文字筆畫加粗前打“√”，才有效

⑵顯示選擇框：顯示所選擇文字的所在位置；

⑶微調工具：調節當前操作對象的參數；

⑷對齊工具：調整多個對象，使其坐標左/右/上/下/居中對齊；

⑸工具欄1、2：在窗口中，顯示/隱藏工具欄

⑹放大顯示：使圖像的顯示增大5%；

縮小顯示：使圖像的顯示減小5%；

⑺刷新：重新顯示整理排版；

注：在工具欄中，提供[原始大小]、[窗口大小]按鈕；

文件

⑴新建：新建方章、條章、圓章、橢圓印章，如果是特殊類型請選擇新建-自定義類型；

⑵打開：調入存盤的印章文件、BMP圖像文件；

⑶保存：將當前印章以 .YZ格式或 .BMP .JPG/JPEG 文件格式存盤；

系統設置

端口設置

默認：使用打印口，地址：378H；

自定義：使用下面設置的端口輸出：COM1、COM2、COM3、COM4等；

系統設置

指令集選擇：雕刻機指令(HPGL)，刻字機指令(DMPL)；

圓以左上角定位：對于某些雕刻機的特殊設置，現在大多雕刻機不能使用原定位；

分辨率：前后相乘的結果等于雕刻機的分辨率，如：500×2=1000DPI 或 1000×1=1000DPI；

初始化/結束指令：僅當?shù)窨虣C不能正常工作時，根據雕刻機說明進行調整；

網紋：印章上的防偽網紋的寬度和長度；

雕刻幅面：設定雕刻機有效工作面積；

發送/接受：測試端口通訊使用；

設置密碼

為了防止不被授權的使用，設置一個密碼；注意牢記密碼，否則系統無法再進入！

圖象處理

功能：可以將彩色圖像轉換成單色點陣、256級灰度、輪廓等等樣式的圖像

磨石激光雕刻排版系統功能簡介(軟件著作權登記號2008SR01884)

1、印章排版：可以制作任何類型的印章，并提供了常用印章模板，初學者就可以很容易操作；

2、制版應用：紙箱印刷用膠板的排版，以及其他圖形圖像文字的排版；

3、支持各種文字的混合排版：英文、漢字、滿/蒙文、維文、阿拉伯文字、朝鮮(韓)文、日

文等等，只要與輸入法即可支持，自帶滿/蒙文輸入法；

4、支持絕大部分激光雕刻機，并且可以定做廠家專用版本；

5、支持USB口、串口、并口(LPT)輸出，可以后臺輸出，同時可以排版；

6、內置EAN13/8條碼排版；

7、輪廓輸出功能：可以計算各種文字、圖像的輪廓；
