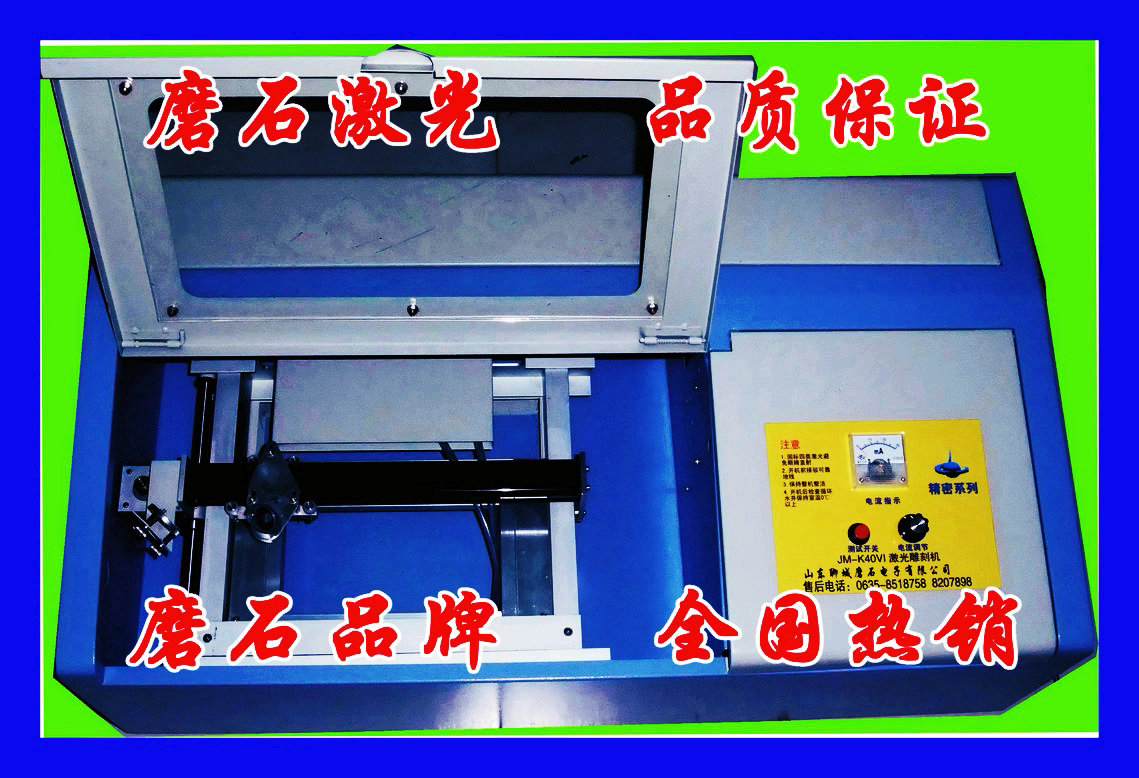

MS-K40(經濟型）激光刻章機 刻印章雕刻機器
- 品牌：???磨石激光
- 型號：???
最新2.0cm鏡片、12mm透鏡高強度聚焦，激光刻章機行業的先驅者，功率更大，主板最新6.0專業升級版，，工業級電子元件性能更加穩定。
官方網址：http://www.housewifewom.com
全國咨詢電話：0635-8705351
激光雕刻機之特長
1:范圍廣泛：二氧化碳激光幾乎可對任何非金屬材料進行雕刻切割。并且價格低廉！
2:安全可靠：采用非接觸式加工，不會對材料造成機械擠壓或機械應力。沒有刀痕，不傷害加工件的表面；不會使材料變形。
3:精確細致：加工精度可達到0.015mm。
4:節約環保：光束和光斑直徑小，一般小于0.5mm；切割加工節省材料，安全衛生。
5:效果一致：保證同一批次的加工效果完全一致。
6:高速快捷：可立即根據電腦輸出的圖樣進行高速雕刻和切割。
7:成本低廉：不受加工數量的限制，對于小批量加工服務，激光加工更加便宜.
產品信息：
激光管功率：40瓦特（一級成都CO2激光器，可連續工作1440個小時）
電源電壓：AC220V封閉式高壓包電源
雕刻主板：磨石主板（目前市場最穩定的主板）
繪圖儀：耐磨·防腐蝕設計
整機重量：23千克
機器尺寸：80厘米X50厘米X23厘米
最大雕刻幅：250X160
最大刻章面積：197*75
定位精度：0.005毫米
雕刻精度：0.15毫米
整機功耗：200瓦特
排煙設計：后排風
采用軟件：磨石雕刻軟件
全新夾具: 平臺
精美的外觀，精密的機械組裝，速度與精度的保
障，解決其它機器刻小字難的問題，精度更高
，速度更快。又新增切割、雕刻圖片、照片等多
種功能。雕刻速度是原來刻章機
的2倍以上。精心設計雕刻更深的激光頭，讓您的工
作更簡單更快捷。高效率軟件排版，包含民族文
字、仿偽、隨心設計等先進功能，更節省您的排
版時間，提高工作效率。
四、機器配置和全新防滑構造
第一章雕刻機簡介
第一節雕刻機結構與附件
激光印章機主要組成部分：主要包括氧化碳激光器、激光電源、反光原件、聚焦原件、操作面板、夾具、數控系統和排氣、水冷系統等。
工作原理：激光印章機是半自動化數控機床的一種，是通電腦操作平臺控制的一種機械組合工具。激光發光器是通過電能轉化成熱能的工作原理，高溫使物件氣化形成章體形狀。
附件清單：
1、印章機一臺 2、印章軟件一套 3、輸出電纜一根
4、電源線一根 5、水冷水泵一臺 6、排風扇一臺、風管一段
第二節使用注意事項
本設備是集高壓、低壓及微電與一體的為您的安全，使用時請嚴格遵守注意事項。
一． 電腦和雕刻機必須同向擺放，易于觀察和操作機器運轉。
二． 使用前必須有足夠的空間安置設備，以便排放廢氣和接地。
三． 使用設備時工作人員嚴禁離開工作場地，以免突然發狀況出現，導致損失的擴大。
四． 注意使用電壓和周圍有無高壓使用設備干擾，電壓不得出現過高和太低等現象，如有此類現象請先處理合理或安裝
穩壓電源裝置。
五、工作中使用的冷卻水必須保持純凈（最好使用純凈水，減少水垢的沉積，水溫不得超過25攝氏度）及管道的暢通。
六、雕刻機工作時根據不同的物件選擇不同的雕刻方法及雕刻電流。
七、雕刻機在連續工作3小時后，必須停機半小時再使用。
第三節設備的接地保護
激光印章機是集高壓、低壓和微電處于一體，所以地線的保護對所有者和設備及其重要。不接地線和地線接的不合格不允許開機使用，用戶在不按說明書要求造成的后果，本公司不承擔任何責任。
一． 地線和接地極不得少于兩根，地線以不小于直徑2mm塑料多股銅線為宜。接地極要求鍍鋅圓鋼直徑20mm或鍍鋅三角鐵45mm*45mm以上，深度不小于兩米，接地極應埋在潮濕的土壤中。
二． 地線和地極應通過鍍鋅螺絲緊固，并把地線緊固在設備地線柱上。
三． 同時應把微機也充分接地，以防止靜電干擾激光設備的正常使用工作。
四． 每根電線的周圍加注含鹽量不低于550g的食鹽水溶液兩根地線垂直距離不小于2.5m。
第二章安裝與操作指南
第一節安裝
一． 本產品工作環境必須處于干燥，干燥的環境下，機體放置在穩定的工作平臺上，不得傾斜，與微機同向擺放，接好地線，搬運中不能碰撞機殼，以免損傷外表或使光路偏移。
二． 電器的連接，本設備使用交流220V，50Hz電源，并確認保
險絲的承載限度。本設備額定功率=60W啟輝電流=2mA，本設備要求配置相應的穩壓裝置。
三．水冷裝置，操作臺面后方放置盛水器血，注滿純凈水，連接好水泵，注意進出的順序。一端連接水泵，一端放入器血中。注意水管不要扭曲，保持水流暢通（以后經常觀察水泵的使用狀況，以免以外造成的設備損害）。
四．風機的安裝，把風機與風管連接好，保證廢氣的暢通排出，并經常定期打掃風機中的煙垢（一般按2個月為一個周期）。
第二節控制面板的介紹
控制面板的依次順序是電流表、測位電流調節、雕刻電流調節、坐標開關、激光開關、測位雕刻轉換開關和光標組成。
電流表：是激光在工作中所指示的電流指數。電流指示一般在0~30mA間擺動，一般不超過15mA。
測位調節旋紐：是在測位狀態下調整激光電流強度的調節器。
雕刻調節旋紐：是在雕刻狀態下調節激光電流強度的調節器。
坐標開關：是總電源的開關器，打開此開關機械部分會回到初始狀態，即所謂的“復位”。
激光開關：是控制激光電源的開關，在工作中此開關必須打開。
測位雕刻裝換開關：是在工作中根據需要激光強度的轉換，在加工物件時打雕刻狀態即使用雕刻電流。此開關斷開是測位狀態，閉合為雕刻狀態。
第三節 連接與調試
雕刻機的后方是電源線和輸出線的接口，依次連接好。再把水泵和風機連接好，水泵接通，使激光管冷卻水正常循環，風機吸風正常，方可打開雕刻機總電源開關。
臥式機的調試
一、 開機前先調整好激光頭焦距位置，激光頭距臺面夾具位置為50毫米，上下誤差為2毫米，此位置是雕刻的最佳狀態。
二、 先打開電腦，把軟件安裝完畢設置好參數，然后打開機器坐標開關，內指示燈亮，小車正常復位至初始狀態。打開激光指示燈亮，另一開關打到測位狀態。
三、 光路的調整，臥試機是由三個反光鏡和一個透鏡組成的激光傳導光路系統。注意激光為不可見光，在調試中千萬不要將手、頭探入反光鏡光路中以免發生危險。檢查光路是否準確，把三個反光鏡反射在一個點上，這需要耐心的調試，直到匯聚在一個點上為宜，否則會出現斷光或漏筆畫的現象。調整光路中請用測位電流，測為電流小于或等于5MA即能在紙上出現清淡燒痕為佳。
方法：先將紙膠帶粘貼在第一個反光鏡上（靠緊激光管位置的）看激光打在中間位置，如不正，請調節第一個反光鏡直至符合要求。再把紙膠帶粘貼在第二個反光鏡上，把由第一個反光鏡發射的激光打在第二反光鏡中間，如果不正請調整第一個反光鏡角度直至符合要求。把紙膠帶粘貼在第三個反光鏡口上，調整第二個反光鏡讓光路反射在中
間位置。最后在激光頭下方焦距位置放一張硬紙板，輕微點擊光標（電流為5MA左右）能輕松穿透紙板，即光路調整完畢。
注意：光路的調整至關重要，必須嚴格遵守說明步驟，以免出現人員意外傷害或設備損壞。
四、光路調整后，把激光的開關打到雕刻狀態。調整雕刻旋紐使雕刻電流在7~15MA之間，這是根據雕刻深度、材料或雕刻精度來選擇雕刻電流的，加工不同的物件選擇不同的電流參數。最大雕刻電流不要超過15MA.
五、調整夾具的適度，根據加工物件的大小調整夾具，固定牢固，以免在工作中活動，確保精度，最后操作軟件雕刻。
第三章設備的保養與維修
第一節維護與保養
注意:設備在維護前一定要先切斷所有電源！
一． 光系統的維護：聚焦鏡和反光鏡是一中鍍膜激光材料，是設備的重要組成部分，直接影響雕刻機效果。在保養過程中，用脫脂棉沾少許75/100以上的乙醇輕輕擦拭鏡片表面。一般聚焦鏡的維護周期是按一月一次（是根據工作環境和工作量而定）。注意此工作應在停機十分鐘后進行。
二． 傳動部分的保養:傳動部分包括X軸和Y軸傳動，X軸是小車和橫梁組成的，Y軸是直線導規和直線軸承組成。傳動部分要經過加注粘稠度較小的機油做潤滑劑。并保持導規和機體的清潔。
三、風機和水泵的保養：風機是排放雕刻工作中所生產的廢氣設施，及時將廢氣排出室內，減少對室內的污染和對設備的腐蝕，對延長設備的使用壽命至關重要。定期清理風機中的廢氣物。水泵是對激光管起冷卻作用的設施，它直接關系著激光管的使用壽命，如水泵循環功能不好，會導致激光管的報廢，所以必須經常檢查水泵的運轉狀況。
四，換冷卻水，保持水質的純凈，減少對激光管的污染，建議使用純凈水。
五：工作環境溫度保持在0度以上，并保持室內的干燥，清潔。夏季的溫度過高時要及時換冷卻水和安裝通風設施。冬季室內溫度過低及時按裝取暖設備，以免結冰凍裂激光管。
常見為題及排除方法
一：激光部分
|
故障現象 |
可能原因 |
排除方法 |
||
|
開機后機器無反應 |
電源線松動或保險絲熔斷 |
檢查電源線或更換保險絲 |
||
|
雕刻指令發出后雕刻機不執行命令 |
輸出電纜松動或和計算機暫時脫機 |
關閉計算機檢查輸出電纜重新啟動 |
||
|
雕刻時不出光電流表不指示，點擊光標也不出光 |
激光管老化，接頭松動，信息傳導部分損壞 |
檢查激光管是否老化，接頭是否松動 |
||
|
雕刻筆畫太細或太粗 |
光路不正，機械傳導受阻，小車輪松動，反光架松動 |
重新調整光路，減產機械部分，小車輪反光架，并固定好 |
||
|
雕刻時出現線條彎曲或刻章錯位 |
雕刻機械部分，皮帶松動，Y軸電機配合不緊，地線不好 |
檢查機械部分查看皮帶Y軸電機連軸器是否松動接地線 |
||
|
印章底部不平 |
加水不均勻，皮帶松動，材質不好，光路不正，電壓不穩，激光管老化，靜電干擾 |
用吸水較好的紙張均勻加水，調整光路，皮帶，檢查電壓，激光管，接地線 |
||
|
小車走不動忙活前后不能運轉，發出異常聲音 |
檢查小車部分有無卡住地方，前后有無受力部位 |
重新調整機械部分 |
||
|
二：計算機部分 |
||||
|
故障現象 |
可能原因 |
排除方法 |
||
|
刻章同一地方出現不正常問題 |
排版有問題，并口有問題 |
重新排版，換計算機，檢查并口 |
||
|
雕刻時電腦死機 |
地線接觸不好，軟件缺少文件，電腦有病毒運行程序感染 |
重接地線，重新安裝軟件，殺毒或重新建系統 |
||
|
開機不復位，拔掉輸出線可以復位 |
電腦靜電太大，輸出線有問題，并口壞 |
接地線，換輸出線，檢查并口，換電腦 |
||
|
|
|
|
||
|
|
|
|
|
|
如有疑問請查閱手冊，如不能排除問題，請致電咨詢！
聯系電話：18906358552 15063591363
QQ： 907777911 582049764
